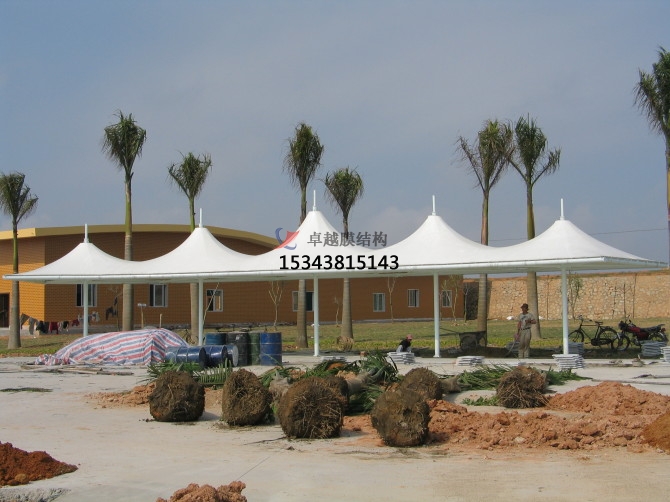

某看臺工程采用張拉膜景觀,形式新穎、活潑。鋼架與索和膜合理結合,膜頂平滑過渡,結構美觀、輕巧、整體造型相互輝映,自具一格。以下介紹的是該張拉膜景觀工程的設計步驟及準則,為以后工程的設計提供了參考。
　　
　　一、主要設計步驟： 　　該工程的索膜結構分析主要步驟為∶
　　
　　1、利用AUTO CAD軟件建立計算模型；
　　
　　2、將計算模型導入到3D3S軟件之中，建立索、膜以及鋼管的材性與截面，并假設膜、索的預張力；
　　
　　3、確定了結構支座的邊界，3D3S軟件可把索、膜與鋼管一起進行了找形，所以通常定義鋼管和拉索及地面的邊界形式便可，而對于膜邊界則可以經過軟件自行對鋼管與拉索相連接；
　　
　　4、結構找形分析，這個過程需多次調節索、膜預張力且重新進行找形，使膜面越符合張拉膜景觀的造型；
　　
　　5、施加不同荷載，如恒載、雪載，風載，并進行組合；
　　
　　6、進行索、膜、鋼結構整體非線性分析，確定了索、膜、鋼結構內力以及支座反力；
　　
　　7、進行了結構設計與驗算。以上找形及結構設計過程均在3D3S軟件之中完成。
　　
　　二、設計準則 　　1、鋼索設計原則∶于長期的荷載下要求5倍的安全系數，短期荷載的作用下有2.5倍的安全系數。本結構中采用內12的邊索，其較小鋼絲破斷力總和是為84.737kN，取5倍的安全系數，設計荷載可取16.94kN，中16的邊索，其破斷力為150.5kN.，取5倍的安全系數，設計荷載可取 30.11kN。
　　
　　2、鋼管設計原則:張拉膜景觀的鋼管在越不利荷載(橫向風荷載與非對稱雪荷載)下的整體穩定系數大于3,每個鋼管的強度與變形均滿足輕鋼規范要求,變形一般不大于L/180,鋼管的應力比偏安全地取0.3~0.85既可節省材料,又能滿足結構的整體安全性。
